OC6000e 生產過程分散控制系統

產品分類： DCS/PLC/SCADA

OC 6000e Nexus 系列是基于OC 6000e 集成控制平臺對其 I/O 系統的擴展，可廣泛應用于工業領域的各種過程控制應用。包括熱力發電廠鍋爐控制及保護、汽輪機控制及保護、電站輔機控制應用等。OC 6000e 系統平臺及 Nexus 系列 I/O 的兼容性設計，也為已有的 OC 4000（XDPS-400）系列 DCS 用戶提供了一個高效的系統升級解決方案。

訂購熱線：0531-88871116/1026/1028(銷售)

OC6000e 生產過程分散控制系統

概述

OC 6000e Nexus 系列是基于OC 6000e 集成控制平臺對其 I/O 系統的擴展，可廣泛應用于工業領域的各種過程控制應用。包括熱力發電廠鍋爐控制及保護、汽輪機控制及保護、電站輔機控制應用等。OC 6000e 系統平臺及 Nexus 系列 I/O 的兼容性設計，也為已有的OC 4000（XDPS-400）系列DCS用戶提供了一個高效的系統升級解決方案。

應用

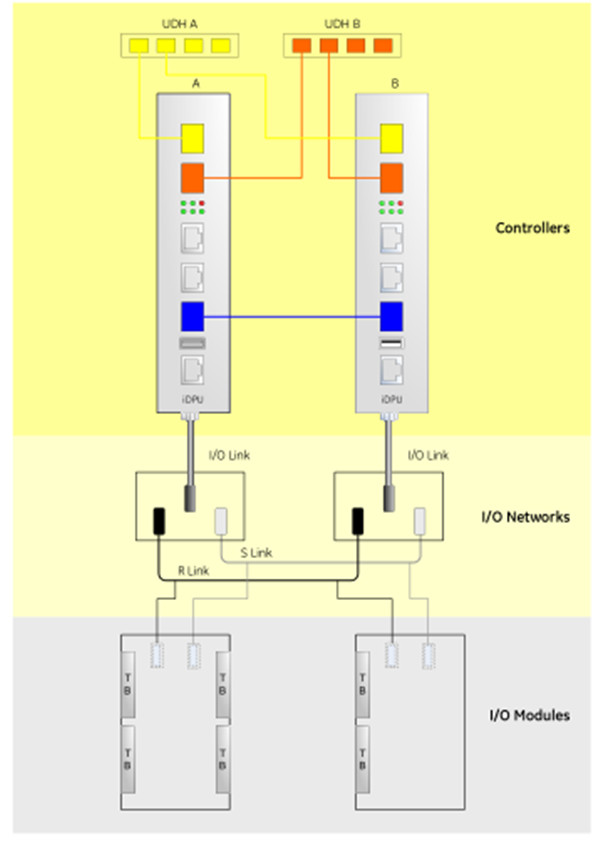

如圖下圖所示，系統由三個主要部分組成：控制器，I/O 網絡以及 I/O 模塊。

OC6000e 控制系統

控制器

OC 6000e Nexus 系列的控制器是一臺運行過程控制應用軟件的整體化工業計算機，采用表面安裝方式直接固定在機柜安裝底板上?？刂破魍ㄟ^內置的智能IO總線接口（iLink）與 Nexus I/O 模塊進行雙向實時通訊?？刂破鲀?nèi)裝載 QNX ®Neutrino ® 實時多任務操作系統，以實現高速、高可靠性的工業過程應用?？刂破鲀?nèi)裝載著針對特定應用的控制軟件，包括用于鍋爐控制、鍋爐保護、蒸汽輪機控制、電站輔機控制及其它設備的控制邏輯。

I/O 網絡

OC 6000e Nexus IO 網絡是基于半雙工 RS485 的高速總線網絡，最高通訊速率可達1Mbps。IO 網絡雙冗余配置，每個總線（白色或黑色）均可獨立完成控制器與 IO模塊的實時雙向通訊任務。

Nexus IO 網絡采用 GE 自定義的總線通訊協議，遵循“查詢－響應”通訊模式，保證網絡傳輸不存在沖突?？刂破鞑捎脧V播方式將校時信號發送到各 IO 模塊，校時信號已包含信號傳輸及處理過程中的延時，從而使得最終的 IO 網絡同步精度可達 100 微秒。

I/O 模塊

OC 6000e Nexus 的 IO 模塊包括 3 個基本組成部分：IO 組件（含底座）、接線端子排、及模塊上蓋。IO 組件采用螺釘直接固定在控制柜安裝立柱上。

Nexus IO 模塊具有如下特性：

冗余直流 24V 供電

與系統電源隔離的模塊內部工作電源及 I/O 供電

電源管理，具備模塊熱插拔及限流功能

高性能 32 位嵌入式處理器

冗余高速串行通訊總線接口

全隔離電路設計，輸入/輸出隔離及保護

模塊自診斷，工作電源及溫度監視及報警

可脫卸式歐式端子

與 OC 4000/XDPS 400 系列高度兼容的模塊安裝尺寸及 I/O 接線定義
